ما هي ملفات التصميم المطلوبة لأثاث الأطفال المخصص؟

يتطلب تحويل تصميم الحضانة من رسم تخطيطي مفاهيمي إلى منتج مادي توثيقًا فنيًا دقيقًا، خاصة عند التعامل مع معايير السلامة الصارمة لمنتجات الأطفال. غالبًا ما يواجه المصممون والعلامات التجارية الصغيرة والآباء الذين يطلبون قطعًا مخصصة تأخيرات في التصنيع أو تجاوز التكاليف أو فشل الامتثال للسلامة لأنهم يقدمون ملفات غير كافية إلى المصنعين ومحلات CNC. لا توفر ملفات PDF أو JPEG القياسية الدقة الرياضية المطلوبة للإنتاج الآمن. لا يمكنك تشغيل جهاز توجيه CNC من رسم تخطيطي، وبالتأكيد لا يمكنك اجتياز اختبار سلامة المستهلك دون التحكم الدقيق في الأبعاد.

لإنتاج بنجاح أثاث الأطفال المخصص ، يجب عليك تزويد الشركات المصنعة بحزمة فنية شاملة. يقوم هذا الدليل بتحليل الملفات الدقيقة ثنائية وثلاثية الأبعاد والمواصفات المطلوبة لتقييم وإنشاء نماذج أولية وتصنيع أثاث حضانة آمن وعالي الجودة. سننظر في أنواع الملفات الدقيقة وهياكل الطبقات ووسائل شرح الأجهزة التي تتوقعها طوابق المتاجر.

• تعتبر نماذج CAD ثلاثية الأبعاد (STEP/IGES) إلزامية للتقييم الهيكلي وتفصيل المفاصل وضمان امتثال الأبعاد لمعايير سلامة الأطفال الرضع.

• ملفات المتجهات ثنائية الأبعاد (DXF/DWG) مطلوبة من قبل مشغلي CNC للتوجيه الدقيق والقطع وتداخل المواد.

• يجب أن تصاحب الحزم التقنية الشاملة (PDF) جميع الملفات الرقمية لتحديد قائمة المواد (BOM)، ومواصفات التشطيب غير السامة، وتفاوتات الأجهزة.

• يعد طول العمر وقابلية التحويل من متطلبات المستهلك الأساسية؛ يجب أن تتضمن ملفات التصميم مواصفات معيارية للأثاث الذي ينمو مع الطفل.

• يجب دمج الامتثال للسلامة (معايير CPSC/ASTM وAAP) رياضيًا في ملفات التصميم قبل قطع النموذج الأولي، خاصة بالنسبة للعناصر عالية المخاطر مثل أسرة الأطفال والحوامل.

الواقع الهندسي لأثاث الأطفال المخصص

لماذا تفشل الرسومات القياسية في مرحلة التصنيع

لوحات الحالة المزاجية والأبعاد الأساسية غير كافية للمصنعين لإنشاء عروض أسعار دقيقة أو منتجات آمنة. يترك الرسم القياسي مجالًا كبيرًا للتفسير فيما يتعلق بالنجارة وسمك المادة وتكامل الأجهزة. تعد المعلمات الرياضية الدقيقة ضرورية في أثاث الأطفال الرضع لمنع مخاطر الانحباس وضمان الاستقرار الهيكلي. عندما تتلقى أرضية المتجر صورة مسطحة، يجب عليهم تخمين مجموعة التسامح. يؤدي التخمين إلى مفاصل فضفاضة وإطارات متذبذبة وفشل عمليات فحص السلامة.

يجب أن تجيب حزمة الملفات الجاهزة من قبل الشركة المصنعة على جميع الأسئلة دون الحاجة إلى افتراضات من الشركة المصنعة. فهو يملي تسلسل التجميع، ويحدد التفاوتات الدقيقة، ويضمن أن المنتج النهائي يتوافق مع نية المصمم مع الالتزام بأنظمة السلامة الصارمة. إذا لم يذكر الملف صراحة عمق قطع الجيب للإدخال الملولب، فسيستخدم المشغل الإعداد الافتراضي الخاص به، والذي قد يتم ثقبه مباشرة من خلال لوحة جانبية مقاس 3/4 بوصة.

ملفات CAD ثلاثية الأبعاد الأساسية للتقييم الهيكلي

التنسيقات العالمية ثلاثية الأبعاد (STEP وIGES)

إن STEP وIGES عبارة عن تنسيقات متوافقة مع معايير الصناعة تسمح لمرافق التصنيع المختلفة بفتح النماذج ثلاثية الأبعاد ومعالجتها بغض النظر عن برامجها الأصلية. يستخدم المهندسون هذه الملفات لتشغيل تحليل العناصر المحدودة (FEA) من أجل القدرة على التحمل والسلامة الهيكلية. لا يمكنك إرسال تنسيق ملف خاص إلى متجر يستخدم برامج مختلفة ويتوقع منهم قراءة شجرة الميزات.

ل سرير أطفال مخصص ، تسمح الملفات ثلاثية الأبعاد للمصنعين بالتحقق من التباعد الدقيق للمغزل (الذي يجب ألا يزيد عن 2 3/8 بوصة) وارتفاعات دعم المرتبة قبل قطع المواد باهظة الثمن. يعمل النموذج ثلاثي الأبعاد كمصدر وحيد للحقيقة للحجم المادي للمنتج.

1. قم باستيراد ملف STEP إلى بيئة FEA.

2. قم بتعيين خصائص المواد (على سبيل المثال، خشب القيقب الصلب، وخشب البتولا البلطيقي الرقائقي) للأجسام الصلبة.

3. قم بتطبيق قوة محاكاة للأسفل على إطار دعم المرتبة لاختبار الانحراف.

4. قم بتطبيق القوة الجانبية على القضبان العلوية لمحاكاة طفل صغير يهز الإطار.

5. تحليل تركيزات الإجهاد عند التقاطعات المشتركة وضبط النموذج إذا لزم الأمر.

الملفات البارامترية الأصلية (SolidWorks، وFusion 360، وRhino)

يوفر توفير ملفات التصميم الأصلية القابلة للتحرير إلى الشركة المصنعة ميزة كبيرة لقابلية التوسع. فهو يسمح لمبرمج CNC بضبط معلمات سمك المادة بسهولة إذا كانت دفعة الخشب المحددة تختلف بجزء من المليمتر. نادرًا ما يبلغ سمك الخشب الرقائقي 0.75 بوصة بالضبط؛ غالبًا ما يكون قياسه أقرب إلى 0.71 بوصة. إذا كان تصميمك يعتمد على وصلات دادو محكمة، فإن الملف البارامتري الأصلي يسمح للمهندس بتحديث متغير عام واحد وتغيير حجم كل فتحة في التجميع على الفور.

وهذا يقلل من الوقت والتكلفة للمراجعات ذهابًا وإيابًا إذا كانت التعديلات الهيكلية مطلوبة للامتثال للسلامة. بدلاً من مطالبة المصمم الأصلي بإعادة تصميم القطعة بأكملها، يمكن لمهندس المتجر تعديل المعلمة ودفع الهندسة المحدثة مباشرة إلى برنامج CAM.

النمذجة البارامترية لطول عمر دورة الحياة (الأثاث القابل للتحويل)

تتطلب هندسة أثاث الأطفال المخصص الذي ينمو مع الطفل تخطيطًا دقيقًا. يجب أن يستخدم تكوين ملف CAD التجميعات البارامترية لإظهار التكوينين الأساسي والثانوي. وهذا يضمن تصميم جميع أجهزة التحويل والثقوب المحفورة مسبقًا والدعامات الهيكلية بدقة.

عند تصميم سرير أطفال يتحول إلى سرير طفل صغير، يجب أن يتضمن النموذج ثلاثي الأبعاد حاجز الأطفال الصغار كميزة مخفية في التجميع الرئيسي. تحتاج الشركة المصنعة إلى معرفة كيفية تفاعل المكونات الثانوية مع الإطار الأساسي، مما يضمن أن الإدخالات الملولبة الموضوعة لمرحلة الرضع لا تتداخل مع الأجهزة اللازمة لمرحلة الأطفال الصغار.

ملفات 2D Vector وCAM للتصنيع باستخدام الحاسب الآلي

ملفات DXF وDWG للحزمة المسطحة والتوجيه

توفر ملفات DXF وDWG عمل الخط ثنائي الأبعاد الدقيق الذي تقرأه أجهزة التوجيه CNC وقواطع الليزر. يستخدم المصنعون هذه الملفات لترتيب الأجزاء على لوح قياسي من الخشب الرقائقي لتقليل النفايات وتقليل تكاليف كل وحدة. تعتمد هذه العملية، المعروفة باسم التداخل، بشكل كامل على مسارات متجهة نظيفة ومغلقة. إذا كان DXF الخاص بك يحتوي على خطوط متداخلة أو خطوط محيطية مفتوحة، فسيقوم برنامج CAM بإلقاء خطأ ويرفض إنشاء مسار أدوات.

عند تصميم أ مجموعة طاولات مخصصة للأطفال ، تضمن ملفات DXF حواف منحنية متماثلة تمامًا ومفاصل مسطحة متشابكة لا تتطلب أي أجهزة معدنية. يحدد الملف المتجه المسار الدقيق الذي ستتخذه بتة التوجيه، بما في ذلك شرائح عظام الكلاب اللازمة للأجزاء المربعة لتناسب الفتحات الموجهة.

ملفات الطبقات والترميز اللوني

يجب أن يتم تنظيم ملف DXF واحد بشكل صحيح. تتضمن الممارسات القياسية تعيين ألوان أو طبقات مختلفة للتمييز بين القطع الشاملة، وقطع الجيب، والنقش، وثقوب الحفر. إذا وضعت كل خطوطك على طبقة واحدة، فيجب على مشغل CNC تحديد كل سطر يدويًا وتخمين العملية التي تريدها.

ل خزانة ملابس مخصصة لغرف الأطفال ، يجب عليك تحديد أعماق جيب دقيقة لشرائح الأدراج ومفصلات الأمان الغائرة مباشرة داخل طبقات الملفات ثنائية الأبعاد. يسمح ملف DXF جيد التنظيم للمشغل بتطبيق مسارات الأدوات عالميًا بناءً على أسماء الطبقات، مما يقلل وقت البرمجة إلى النصف.

متطلبات الملفات الخاصة بالفئة لقطع الحضانة المخصصة الأساسية

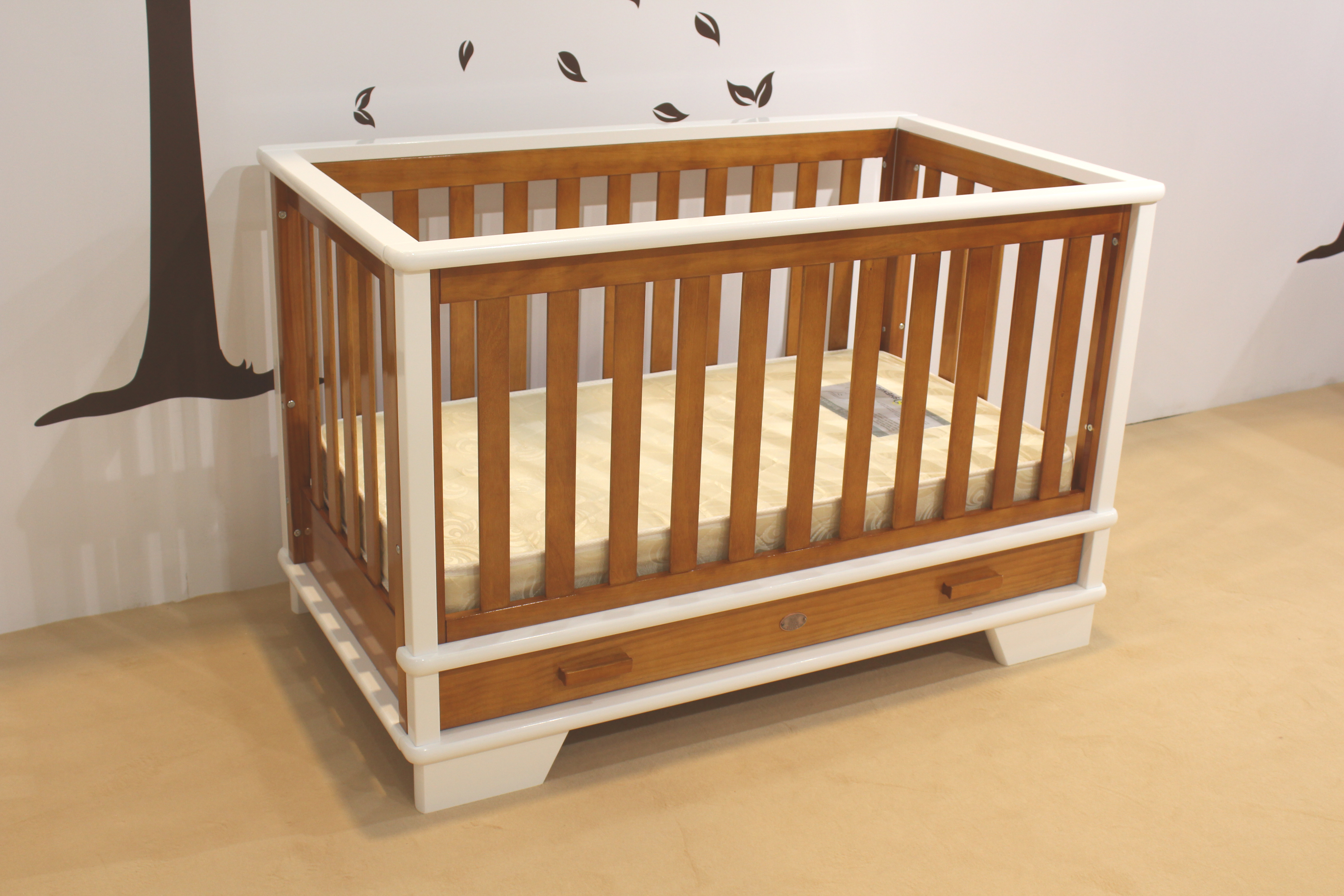

مخطط ملف لسرير أطفال مخصص

يجب أن تتضمن متطلبات النموذج ثلاثي الأبعاد لسرير الأطفال خلوص المغزل وارتفاعات القضبان الجانبية وقطرات دعم المرتبة لمنع مخاطر السقوط. تعتبر الملفات التفصيلية ثلاثية الأبعاد لنقاط الاتصال المعدنية إلزامية. لا يمكنك استخدام البراغي الخشبية في المفاصل الهيكلية الحاملة وفقًا لأنظمة السلامة. تتقشر مسامير الخشب بمرور الوقت، خاصة في الأخشاب اللينة مثل الصنوبر. يجب أن يُظهر ملف CAD الموضع الدقيق لصواميل البراميل والمسامير المتقاطعة ومسامير الماكينة.

يتطلب نظام دعم المرتبة اهتمامًا خاصًا في الملفات. يجب أن يتضمن التصميم الأقواس المعدنية، والإطار الزنبركي، والمسافة الدقيقة بين الفتحات على أعمدة الزاوية للسماح بارتفاعات المرتبة القابلة للتعديل. يجب أن يوفر الإعداد الأدنى مساحة خالية لا تقل عن 26 بوصة من أعلى دعامة المرتبة إلى أعلى السكة الجانبية.

مخطط ملف لمجموعة خزانة ملابس مخصصة لغرفة الأطفال وطاولة تغيير الحفاضات

يعد التكامل المضاد للطرف أمرًا حيويًا. قم بدمج مواضع نقاط التثبيت ومواصفات التعزيز الهيكلي في الرسم ثنائي الأبعاد والحزمة التقنية. لا يمكن أن تكون اللوحة الخلفية لخزانة الملابس عبارة عن قطعة واهية من ألواح صلبة مقاس 1/8 بوصة مثبتة في مكانها؛ يجب أن يكون مكونًا هيكليًا، وغالبًا ما يكون مادة مقاس 1/4 بوصة أو 1/2 بوصة يتم التقاطها في أخدود موجه، لمنع الأرفف.

يجب أن تُظهر ملفات المتجهات دبابيس المحاذاة الدقيقة والأجهزة غير القابلة للتشوه اللازمة لتأمين صينية التغيير القابلة للإزالة دون الإضرار بالسطح العلوي لخزانة الملابس. تحتاج صينية التغيير نفسها إلى جوانب عالية (عادةً 4 بوصات كحد أدنى) تم تصميمها في ملف ثلاثي الأبعاد للوفاء بمعايير الوقاية من السقوط.

مخطط ملف لحامل سلة موسى المخصص

يعد تصميم ملفات ثلاثية الأبعاد لتحليل مركز الجاذبية وزاوية الانقلاب أمرًا ضروريًا لـ حامل سلة موسى المخصص . يجب أن تكون مساحة الحامل واسعة بما يكفي لمنع الطفل من سحبه. يجب وضع حدود المتجهات للقضبان المتأرجحة المنحنية لمنع الإفراط في الدوران أو الانقلاب. يحدد نصف قطر المنحنى المتأرجح سرعة وحدود حركة التأرجح.

يجب أن تتضمن الملفات أيضًا تفاصيل حول الأطواق أو الأشرطة التي تثبت السلة بشكل آمن على الحامل. لا يمكنك الاعتماد على الاحتكاك وحده. يجب أن يُظهر نموذج CAD مسارات التوجيه الدقيقة لأي حزام أو الموضع الدقيق للكتل الخشبية.

مخطط ملف لمجموعة طاولة مخصصة للأطفال

يجب أن تحتوي المتجهات ثنائية الأبعاد على ملفات تعريف ذات حواف مستديرة مع الحد الأدنى من تفاوتات نصف القطر للتخلص من الزوايا الحادة. غالبًا ما لا يكون الشطب القياسي كافيًا؛ يجب أن يتم استدعاء الملف التعريفي الكامل في الرسومات الفنية. يجب أن تضمن النمذجة ثلاثية الأبعاد وجود آثار أقدام واسعة وثابتة لتحمل القوة الهبوطية الثقيلة على حافة الطاولة.

سوف يتسلق الأطفال على هذه الطاولات. يجب أن تكون نجارة الساق قوية. في حالة استخدام تصميم حزمة مسطحة، يجب أن تأخذ ملفات DXF في الاعتبار شق بت جهاز التوجيه وتتضمن شرائح عظم الكلب أو عظم T في الزوايا الداخلية للفتحات بحيث تكون الأجزاء المتزاوجة متساطحة.

أوراق المواصفات الفنية (الحزم التقنية) واختيار المواد

فاتورة المواد (BOM)

مطلوب جدول بيانات شامل أو ملف PDF يوضح بالتفصيل كل مكون مادي. الشوائب الحاسمة هي أنواع الخشب الدقيقة وأرقام أجزاء الأجهزة وأبعاد التثبيت. قم بإدراج اللمسات النهائية والغراء والدهانات المعتمدة على الذهب من GREENGUARD بشكل واضح، أو خالية من المركبات العضوية المتطايرة، أو التشطيبات والمواد اللاصقة والدهانات غير السامة. يجب أن تتضمن مواصفات الركيزة متطلبات تفصيلية للخشب الرقائقي الخالي من الفورمالديهايد أو الخشب الصلب من مصادر مستدامة.

لا يترك BOM مجالًا للتفسير. إذا كتبت 'مسامير' فقط، فقد يستخدم المتجر براغي الحوائط الجافة. يجب عليك تحديد 'مسمار موصل مطلي بالزنك مقاس M6 × 40 مم.'

مواصفات الأجهزة ووسائل شرح التسامح

يجب أن تتضمن الرسومات الفنية ثنائية الأبعاد المصدرة من النموذج ثلاثي الأبعاد وسائل شرح واضحة للأبعاد وحدود التسامح. قم بتفصيل الزاوية الدقيقة للتدعيم المتقاطع، وقوة الشد المطلوبة للأجهزة، والحد الأقصى لتحمل الوزن. إذا كان من الضروري أن يكون حجم الثقب 5 مم بالضبط لدبوس الرف، فيجب أن يذكر الرسم 5 مم +0.1/-0.0. سيؤدي الثقب الكبير جدًا إلى انهيار الرف تحت الوزن.

الامتثال للسلامة وتوثيق الشهادات

دمج معايير CPSC وASTM وAAP في ملفات التصميم

يعد تصميم قطعة غير قابلة للبيع أو غير آمنة من الناحية القانونية بسبب عدم الامتثال لإرشادات CPSC أو ASTM أو AAP بمثابة خطر كبير. قم بتضمين ملاحظات الامتثال مباشرة في Tech Pack، مع ملاحظة أن جميع أعمدة الركن متساطحة أو أقل من 1/16 من البوصة لمنع تمزق الملابس، والتحقق من تفاوتات ملاءمة مرتبة سرير الأطفال.

يجب أن تتضمن الرسومات الفنية صفحة محددة مخصصة لفحوصات السلامة. تعمل هذه الصفحة بمثابة قائمة مرجعية لفريق مراقبة الجودة في المتجر. ويجب أن يسلط الضوء بصريًا على مناطق الأمان الحرجة، مثل الفجوة بين المرتبة وجوانب سرير الأطفال، والتي يجب ألا تتجاوز الحدود القياسية.

متطلبات النماذج الأولية والاختبارات الهيكلية

نادرًا ما تكون المجموعة الأولى من ملفات التصميم هي ملف الإنتاج النهائي. يعد قطع النموذج الأولي من ملفات CAM أمرًا ضروريًا لاختبار مخاطر الانقلاب واستقرار المفاصل وموثوقية الأجهزة قبل الموافقة على إصدار الملف النهائي للإنتاج الكامل. يكشف الاختبار المادي عن سلوك المواد في العالم الحقيقي.

1. قم بقص النموذج الأولي باستخدام المواد المحددة في قائمة مكونات الصنف (BOM).

2. قم بتجميع المنتج باستخدام الأجهزة المحددة للتحقق من الملاءمة والمحاذاة.

3. قم بإجراء اختبار الحمل المادي (على سبيل المثال، وضع وزن 50 رطلاً على حافة طاولة التغيير).

4. قم بإجراء اختبار الانقلاب باستخدام مقياس القوة.

5. قم بمراجعة ملفات CAD بناءً على نتائج الاختبار الفعلي وقم بتحديث رقم الإصدار على جميع المستندات.

اختيار شريك التصنيع المناسب لملفاتك

تقييم قدرات المصنع

خذ بعين الاعتبار المفاضلات بين عمال الخشب التقليديين ومرافق CNC الآلية. تأكد من أن الشركة المصنعة المختارة تستخدم برنامجًا متوافقًا مع أنواع الملفات المتوفرة لديك. إن توفير ملفات CAD/CAM نظيفة ومنظمة بشكل جيد يقلل بشكل كبير من وقت وتكلفة الإنتاج. اسأل المتجر عن برنامج CAM الذي يستخدمونه. إذا كانوا يستخدمون Mastercam أو VCarve، فتأكد من تحسين صادرات DXF الخاصة بك لتلك الأنظمة الأساسية.

سيقوم شريك التصنيع الجيد بمراجعة ملفاتك ويشير على الفور إلى المناطق التي قد تواجه صعوبة في استخدام الأدوات، مثل الزوايا الداخلية الحادة التي لا يمكن لقمة التوجيه الدائرية قطعها. سوف يقترحون تعديلات طفيفة على التصميم تحافظ على الجمالية مع تحسين قابلية التصنيع بشكل كبير.

خاتمة

يتطلب تحويل أثاث الحضانة المخصص من ملف رقمي إلى منتج مادي التزامًا صارمًا بالمعايير الهندسية وأنظمة السلامة. يجب عليك تزويد أرضية المتجر بالبيانات الدقيقة، وليس فقط الصور الجميلة.

• قم بتصدير جميع النماذج ثلاثية الأبعاد بتنسيقات عالمية مثل STEP أو IGES للسماح بالتقييم الهيكلي وبرمجة CAM.

• قم بتنظيم ملفات DXF ثنائية الأبعاد باستخدام أسماء طبقات ورموز ألوان واضحة وموحدة لتسريع توجيه CNC.

• أنشئ حزمة تقنية شاملة تتضمن قائمة مفصلة بالمواد، تحدد بدقة الأجهزة والتشطيبات غير السامة.

• قم بتضمين ملاحظات الامتثال للسلامة CPSC وASTM مباشرةً في رسوماتك الفنية لضمان اجتياز المنتج النهائي للفحص.

التعليمات

س: ما هو تنسيق الملف الأكثر أهمية لتصنيع أثاث الأطفال المخصص؟

ج: تعد ملفات STEP أو IGES ضرورية للتقييم الهيكلي ثلاثي الأبعاد، بينما تعد ملفات DXF أو DWG ضرورية للتوجيه والقطع ثنائي الأبعاد باستخدام الحاسب الآلي.

س: لماذا أحتاج إلى حزمة تقنية إذا كان لدي نماذج ثلاثية الأبعاد؟

ج: توفر الحزمة التقنية بيانات مهمة غير هندسية، مثل قائمة المواد ومواصفات الأجهزة ومتطلبات التشطيب غير السامة، والتي لا يمكن التقاطها بالكامل في نموذج ثلاثي الأبعاد.

س: كيف يمكنني التأكد من أن تصميم سرير الأطفال المخصص الخاص بي يتوافق مع معايير السلامة؟

ج: يجب عليك دمج معايير CPSC وASTM رياضيًا في ملفات CAD الخاصة بك، مع تحديد المسافة الدقيقة بين عمود الدوران وارتفاعات دعم المرتبة وتفاوتات الأجهزة.

س: هل يمكنني استخدام البراغي الخشبية القياسية للمفاصل الحاملة في سرير الأطفال؟

ج: لا، تتطلب لوائح السلامة وجود نقاط اتصال معدنية على المعدن، مثل صواميل البراميل ومسامير الماكينة، للمفاصل الهيكلية الحاملة لضمان الاستقرار والسلامة على المدى الطويل.

س: ما الذي يجب تضمينه في الملفات المتجهة لجهاز التوجيه CNC؟

ج: يجب أن تتضمن ملفات المتجهات طبقات منظمة بشكل صحيح وترميزًا لونيًا للتمييز بين القطع الشاملة، وقطع الجيب، والنقش، وثقوب الحفر، مما يضمن قيام المشغل بتطبيق مسارات الأدوات الصحيحة.
